Georadar Loza - Roteg

Extrémní dosah pomocí silných vysílačů s pulzem 5-15 kV.

Velký hloubkový dosah je dán především silným generátorem pulzů vysílaných do země. Pulzy jsou velmi krátké - jen několik nanosekund - takže střední výkon vysílače je pouhých 5 W. I s pulzem 5 kV se však dosahuje několikanásobně větších hloubek než mají běžné georadary.

Georadar pracuje na frekvencích 25-500 MHz a velké využití má především v těžkých, jílovitých půdách prosycených vodou, kde jiné georadary mají dosah jen několik decimetrů. Je užitečný i tam, kde je třeba provést měření do velkých hloubek, při zachování vysokého rozlišení. V horninách s malým útlumem může být dosah do několika set metrů

Georadar dokáže určit rozhraní mezi jednotlivými materiály v podloží. Je velmi citlivý na kovy, dutiny i obsah vody v jednotlivých materiálech. Měření je porovnávací, neměříme žádné absolutní hodnoty mimo čas odrazu, georadar tedy nedokáže určit konkrétní horninu. Jde zde především o vykreslení průběhu rozhraní mezi různými materiály a hledání jakýchkoliv nehomogenit.

Mechanická konstrukce georadaru umožňuje provádět měření na asfaltu, betonu, písku, ve vysoké trávě, v kamenných polích, po holé skále a s vhodnou podložkou i po vodní hladině.

Výběr frekvence antén, a tím i rozlišení a hloubkový dosahu, se volí vždy s ohledem na hledaný objekt. Důležitost vhodného výběru antén souvisí i s ekonomikou průzkumu. Lze provést velmi rychlý orientační průzkum i podrobné mapování nalezených anomálií.

Georadar používá sadu antén pro různé hloubkové dosahy a rozlišení. Od krátkých antén 50 cm pro podrobné měření do 5 m až po dlouhé 6 m antény do hloubek přes 500 m.





Výstupem měření může být:

• vyznačení anomálií v terénu

• kompletní zpráva s nákresy a popisem radarogramů

• kompletní zpráva s odbornou garancí a posudkem geofyzika a geologa, případné vrty, karotáže... dle požadavků zákazníka

Zpracovat data lze ve 2D, 3D nebo i ve formě videa, viz ukázka níže. Export dat do GIS....

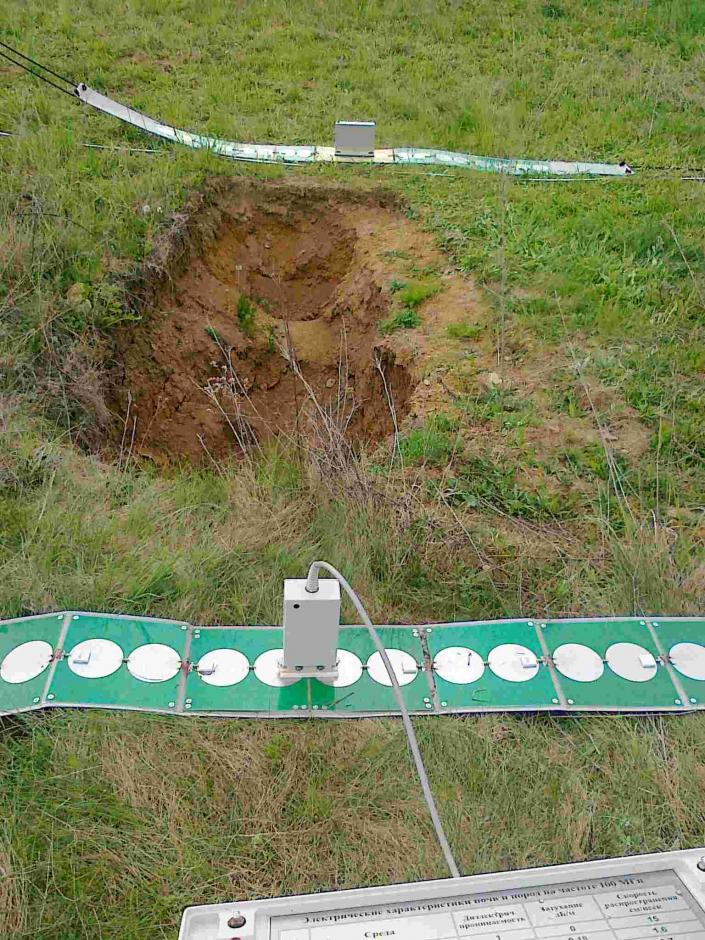

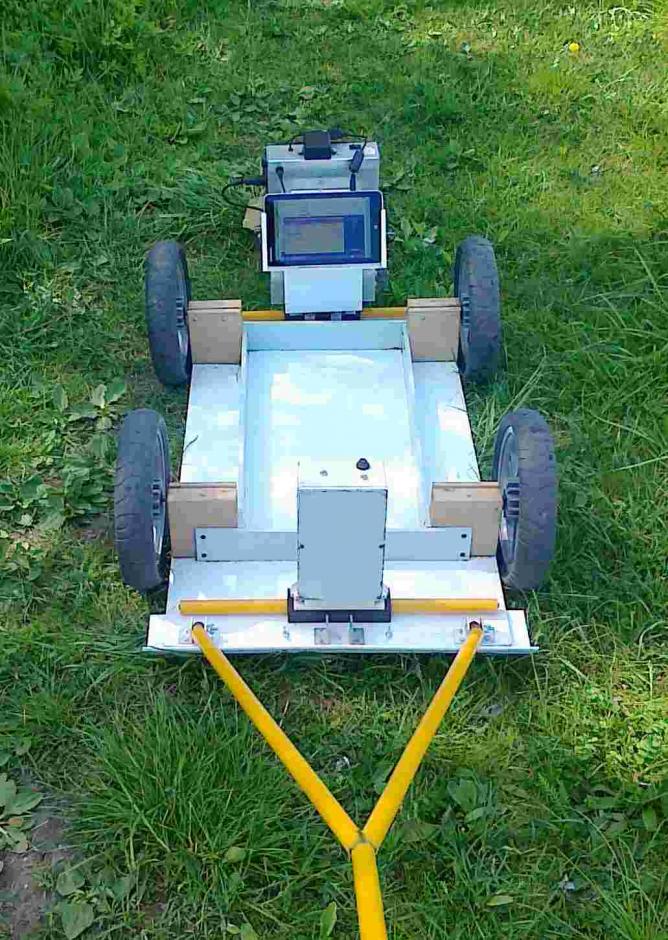

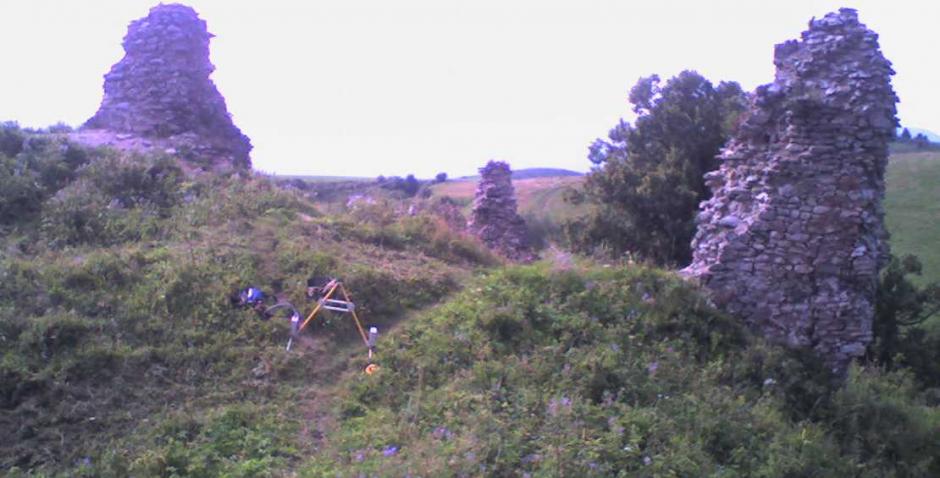

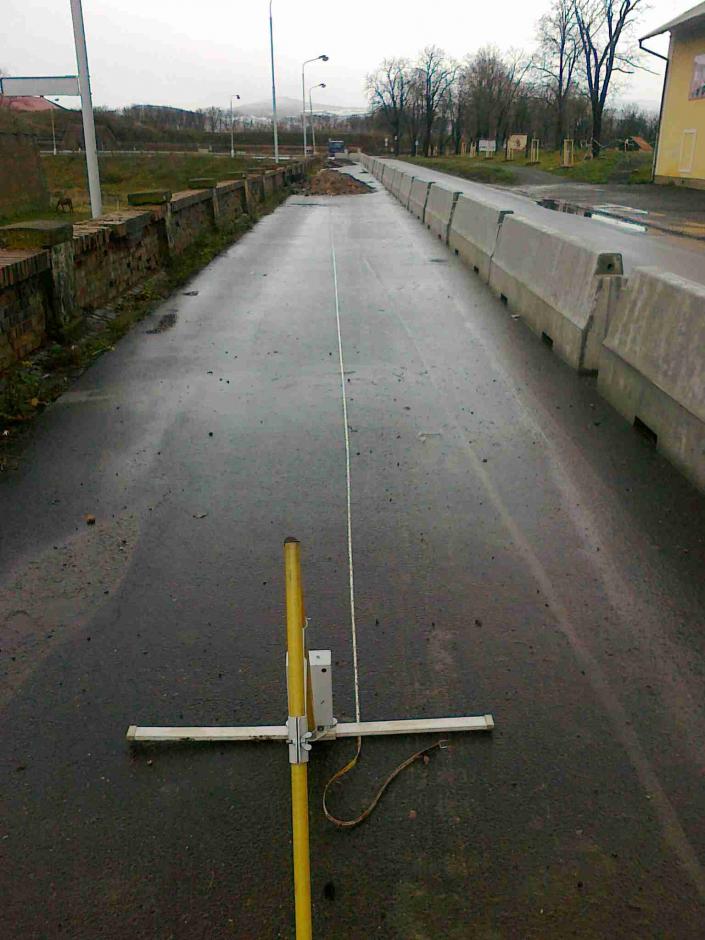

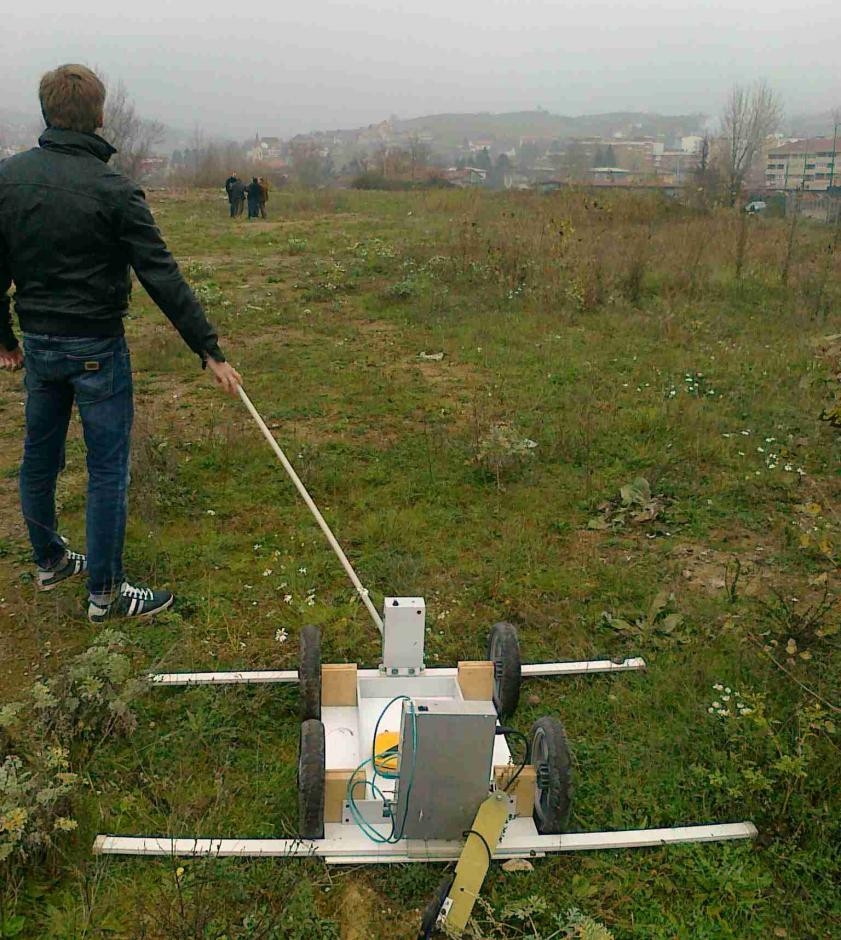

Měření v terénu, fotogalerie.
