Nové antény LOZA

Pro georadar jsme vyvinuli ve spolupráci s ruským výrobcem nový typ antén.

Dosah radaru se zdvojnásobil a zlepšilo se rozlišení jednotlivých vrstev. Rozdíl mezi původními a novými anténami uvidíte nejlépe na následujících příkladech.

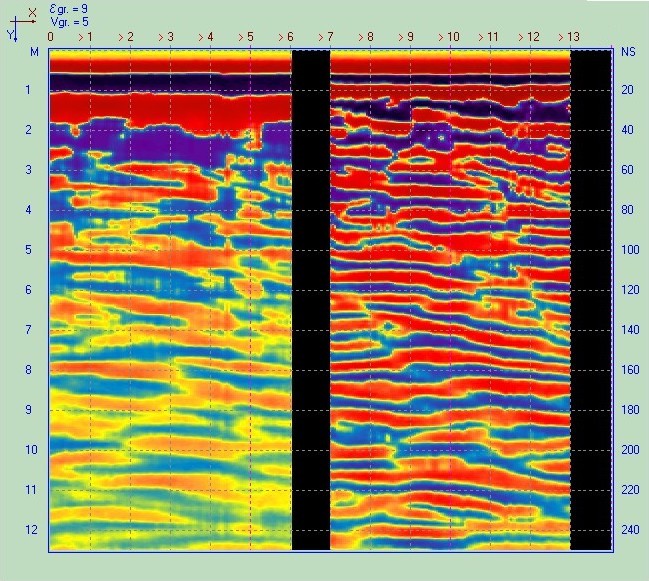

Vrstvy vápencových hornin, nahoře 2m jílu. Vlevo původní antény, vpravo nové. Měřeno na 200MHz.

Porovnání starých a nových antén georadaru

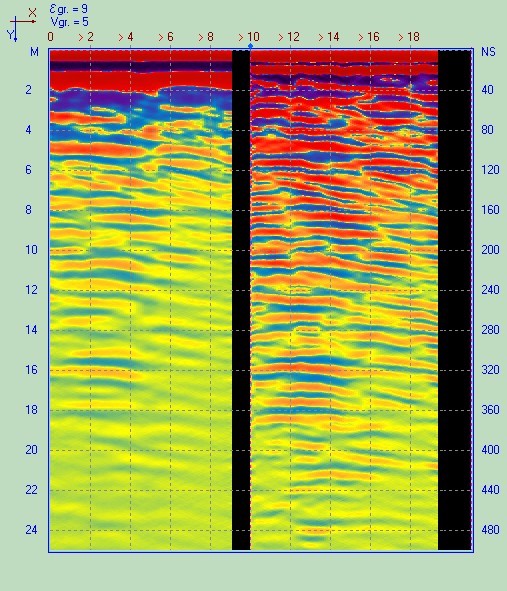

Stejný profil s větším hloubkovým rozsahem.

Porovnání staré a nové antény georadaru - větší hloubkový rozsah

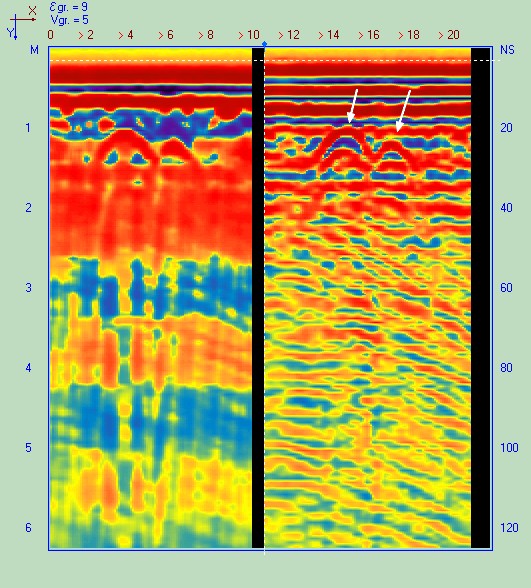

  Dole jsou na obrázcích zaměřené dvě plastové vedení na hloubce 1m a 1,3m s anténami 500MHz. Jsou uloženy v mokrém jílu, to je materiál s velkým útlumem a dosah georadarů zde velmi rychle klesá. Vlevo jsou původní antény, vrstvy jsou spojené a velká vodivost zde způsobuje několikanásobný odraz (echo) na 4 a 5,5m hloubky, který překryje spodní struktury. Nový typ antén si ale i s tímto prostředím poradí, velmi dobře jsou rozlišeny vodorovné vrstvy, kabely ( obrácené obloučky) jsou jasně vidět a struktura půdy je vidět až do hloubky 6m.

Porovnání staré a nové antény georadaru - kabely v mokrém jílu

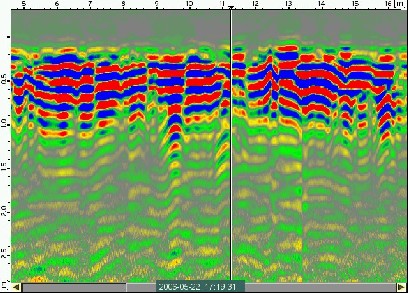

A  zde je k porovnání ještě obraz z georadaru Easy Locator na 500MHz, na stejném místě. Pod 1m jsou vidět jen odrazy od levého vedení, vodorovná vrstva v 1,7m hloubky zde již není vidět a zbytek budou vzdušné odrazy.

Porovnání Easy Locator a nové antény - kabely v mokrém jílu
